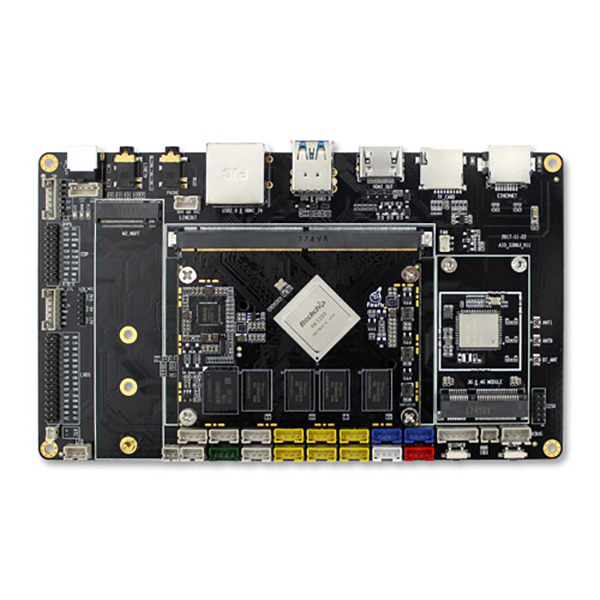

Промышленная плата Firefly AIO-3399J
Технические характеристики
| SoM – RK3399 CoreBoard: | |
|---|---|
| - | SoC – Шестиядерный big.LITTLE процессор Rockchip RK3399, два ядра ARM Cortex A72 до 2.0 ГГц и четыре ядра Cortex A53, графический процессор ARM Mali-T860 MP4 с поддержкой OpenGL от 1.1 до 3.1, OpenVG1.1, OpenCL и поддержкой DX 11 |
| - | Оперативная память – 2 Гб DDR3-1333 |
| - | Хранилище – 16 Гб eMMC 5.1 флэш-память (доступен другой объем памяти по запросу клиента макс. 128 Гб) |
| - | RK808 PMU |
| - | 8 — слойная печатная плата |
| Базовая плата: | |
| - | Хранилище – слот M.2 M-ключ работающий с NVMe SSD, слот для микро SD-карты |
| Интерфейсы видео и дисплея: | |
| - | 1x выход порт HDMI 2.0 до 4K @ 60 Гц с HDCP 1.4 / 2.2 |
| - | 1x вход порт HDMI до 1080p60 (опционально) |
| - | 1x eDP 1.3 (четыре полосы по 10,8 Гбит / с на полосу) |
| - | Двухканальный интерфейс MIPI DSI до 2560×1600 @ 60 Гц |
| - | Двухканальный 24-бит LVDS до 1920×1200 @ 60 Гц |
| - | Декодирование видео – 4K VP9 и 10-битный видеокодек H.265 поддерживают до 60 fps |
| Аудио: | |
| - | Аудио выход HDMI |
| - | Аудио вход MIC |
| - | Аналоговое аудио через комбинированный разъем джек 3.5 мм со стерео для входа и выхода |
| - | Интерфейс S / PDIF выход |
| - | 1x линейный вход через джек 3.5 мм, 1x линейный выход через разъем на плате |
| - | Поддержка двух динамиков (8 Ом / 1,6 Вт или 4 Ом / 2,7 Вт) |
| - | Интерфейс I2S вход и выход до 8 каналов |
| Связь: | |
| - | Гигабитный Ethernet порт использующий приемопередатчик RTL8211E |
| - | WiFi 802.11ac 2×2 MIMO и Bluetooth 4.1 |
| - | mini PCIe модуль 3G/4G LTE (опционально) |
| - | USB – 1x USB 2.0 host порт, 2x порта USB 3.0, 6x разъемов USB 2.0 |
| Камера: | |
| - | 2x интерфейса MIPI CSI до 13 МП или 2x 8 МП |
| - | 1x интерфейс DVP камеры до 5 МП |
| - | Последовательные порты – 1x RS232, 2x последовательных TTL, 1x RS485 |
| - | Отладка – 3-контактный последовательный разъем |
| Расширение: | |
| - | 1x mini PCIe для карт 3G / 4G LTE |
| - | 1x M.2 M-ключ |
| - | 1x слот для SIM карты |
| - | Разъемы SPI, I2C, ADC, GPIO, кнопки, входы и выходы питания |
| - | Разное – ИК-приемник, RTC с разъемом для батареи, кнопка сброса и восстановления |
| - | Питание – 12 В / 2 А DC |
| - | Размеры – 182,8 x 107,1 мм (4 — слойная печатная плата) |
Описание
Платформа состоит из вычислительного модуля и базовой платы с набором интерфейсов. Модуль содержит процессор Rockchip RK3399, который насчитывает шесть вычислительных ядер: это дуэт ARM Cortex-A72 с тактовой частотой до 2,0 ГГц и квартет ARM Cortex-A53. Обработка графики — задача контроллера ARM Mali-T860 MP4. Объём оперативной памяти DDR3-1333 может достигать 4 Гбайт.
Для хранения данных служит чип eMMC 5.1 вместимостью до 128 Гбайт. Есть слот для карты microSD; кроме того, возможно подключение твердотельного накопителя М.2.
Оснащение включает сетевой контроллер Gigabit Ethernet, а также адаптеры беспроводной связи Wi-Fi 802.11ac 2?2 MIMO и Bluetooth 4.1. Опционально возможно подключение модема с поддержкой сотовых сетей 3G и 4G/LTE.

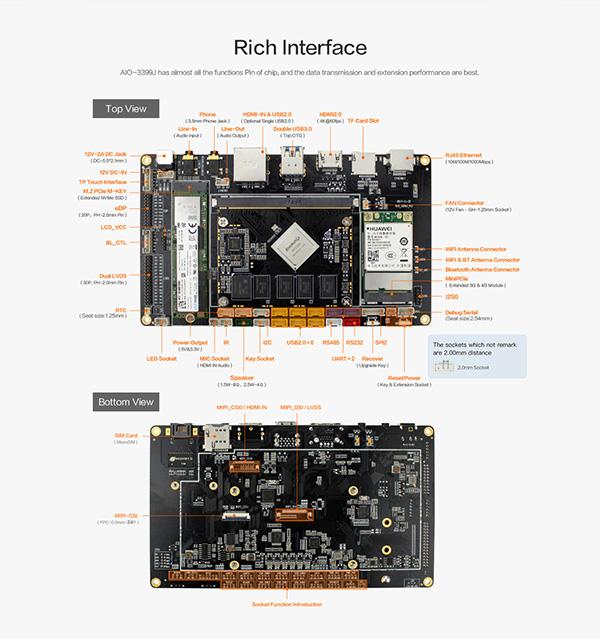

Платформа предлагает широкий набор самых разнообразных интерфейсов. Среди них стоит выделить HDMI 2.0, S/PDIF, USB 2.0 и USB 3.0, MIPI CSI, RS232 и пр. Габариты — 182,8 ? 107,1 мм.
