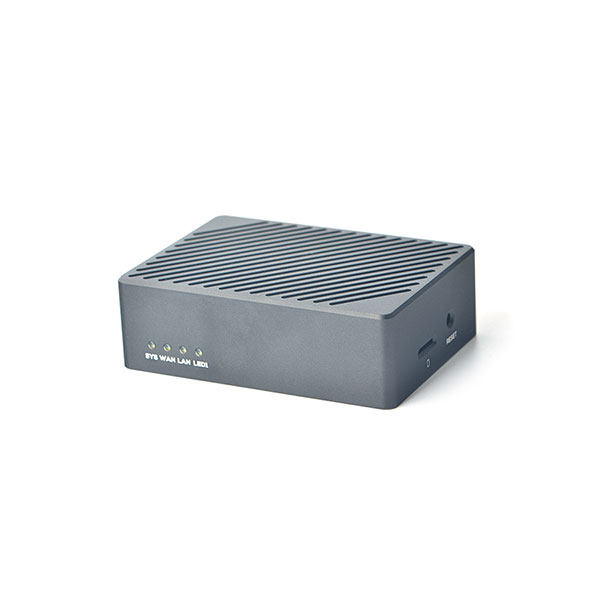

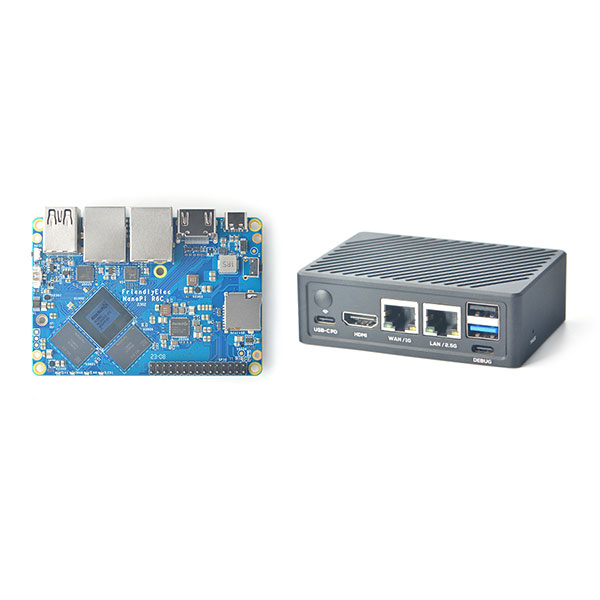

Одноплатный мини-компьютер NanoPi R6C 8Гб RAM/32Гб eMMC в металлическом корпусе
Технические характеристики
| Brand: | FriendlyElec |
|---|---|
| Product Code: | R6C |

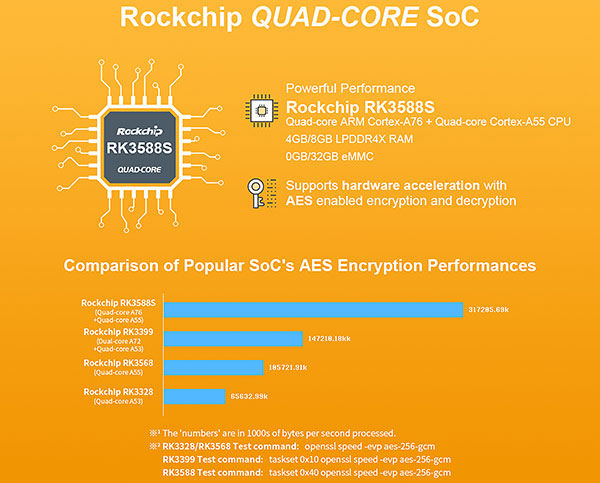

| SoC: | Rockchip RK3588S |
| Процессор: | Четырехъядерный процессор ARM Cortex-A76 (до 2,4 ГГц) и четырехъядерный процессор Cortex-A55 (до 1,8 ГГц) |
| Графический процессор: | Mali-G610 MP4, совместим с OpenGLES 1.1, 2.0 и 3.2, OpenCL до 2.2 и Vulkan1.2 |
| NPU: | 6TOPs, поддерживает INT4 / INT8 / INT16 /FP16 |
| VPU: | Декодер H.265 и VP9 8K при 60 кадрах в секунду, декодер H.264 8K при 30 кадрах в секунду, декодер AV1 4K при 60 кадрах в секунду |
| - | Кодировщик H.264 и H.265 8K при 30 кадрах в секунду |
| - | Оперативная память 64-разрядная 8 ГБ LPDDR4X с частотой 2133 МГц |
| Объем flash памяти: | 32 ГБ eMMC |
| Слот microSD: | microSD x1, поддержка режима SDR104 |
| PCIe: | M.2 M-Key, PCIe2.1 x1, поддержка NVME, PCIe WiFi и т. Д |
| Сеть: | собственный гигабитный Ethernet x1, чип RTL8211F-CG |
| - | PCIe 2.5G Ethernet Ethernet x1, чип RTL8125BG |
| USB-хост: | тип USB A |
| Хост USB 2.0 x1: | тип USB A |
| Слот microSD: | поддержка до режима SDR104 |
| USB-C x1: | потребляемая мощность (5 В/ 9 В / 12 В/20 В), поддержка PD |
| GPIO: | 30-контактный разъем 2,54 мм |
| - | до 1x SPI, 3x UARTs, 3x I2Cs, 2x SPDIFs, 1x I2Ss, 3x PWM, 20x GPIO |
| Отладка: | отлаживайте UART x1 через 3-контактный разъем 2,54 мм или встроенный USB-C для подключения к UART |
| HDMI: | совместим с HDMI2.1, HDMI2.0 и HDMI1.4 |
| - | поддержка до 7680x4320 при 60 Гц |
| - | Поддержка формата RGB/YUV (до 10 бит) |
| LED: | SYS LED (красный) x1 |
| - | WAN LED (зеленый) x1 |
| - | LAN LED (зеленый) x1 |
| - | LED1 (зеленый) x1 |
| Размер печатной платы: | 8 слоев, 62x90x1,6 мм |
| Кнопки: | кнопка маски x1 для обновления eMMC |
| - | кнопка пользователя x1 |
| Аккумулятор RTC: | 2-контактный входной разъем батареи RTC 1.27/1.25 мм для микросхемы RTC IC HYM8563TS с низким энергопотреблением |
| Питание: | USB-C, поддержка PD, вход 5 В/9 В/12 В/20 В |
| Рабочая температура: | от 0 ℃ до 70 ℃ |
| Поддерживаемые операционные системы: | |
| - | FriendlyWrt 21.02 |
| - | FriendlyWrt 23.05 |
| - | OpenMediaVault |
| - | Android 12 Планшет |
| - | Android 12 телевизор |
| - | FriendlyCore Lite 20.04 |
| - | Рабочий стол Debian 11 |
| - | Ubuntu 22.04 Рабочий стол |
| - | Ubuntu 24.04 Рабочий стол |
| - | Proxmox VE |
| Версия ядра: | Linux-5.10-LTS |
| - | Linux-6.1-LTS |
| - | U-boot-2017.09 |

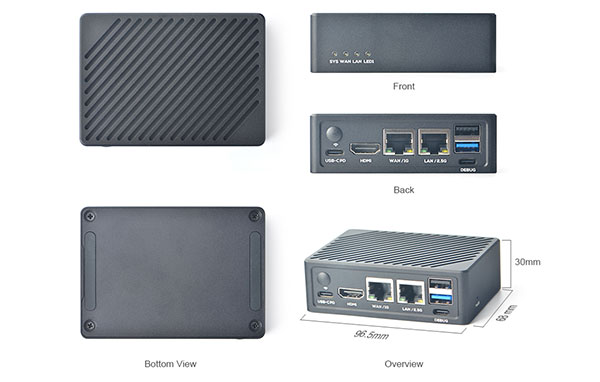

| Вес: | 260 г с корпусом |
| Размер: | 68x94,5x30 мм с корпусом) |
Описание
NanoPi R6C - это универсальная высокопроизводительная платформа для периферийных вычислений, разработанная командой FriendlyELEC.
Она имеет порты Ethernet 2,5G и 1 Гбит/с. Он основан на Rockchip RK3588S и имеет 8 ГБ оперативной памяти LPDDR4x и дополнительный 32 ГБ флэш-памяти eMMC.

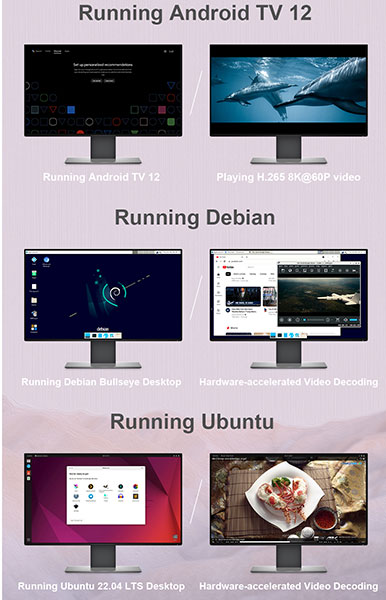

Работает с такими системами, как FriendlyWrt, Android, Debian, Ubuntu и т.д. Поддерживает GPU и VPU acceleration R6C - это компактная плата размером 90 x 62 см с богатыми аппаратными ресурсами.
Оснащена 30-контактным разъемом GPIO, включающим общие выводы 1/0, 12C, 12S, PWM и SPI. Оснащен выходным портом HDMI, который может воспроизводить видеопотоки, такие как 8K 60fps H.265 /VP9, 8K 30fps H264 и т.д. Кроме того, R6C оснащен портом Type C, который поддерживает преобразование USB в последовательный, что позволяет разработчикам с удобством выполнять разработку и отладку.
R6C оснащен SSD-накопителем M.2 NVMe, интерфейсами USB 3.0 и USB 2.0. Он поддерживает популярный режим быстрой зарядки PD-накопителя через порт USB-C. При подключении к внешнему жесткому диску он может эффективно питать жесткий диск. Специально разработанный алюминиевый корпус с CNC разработан специально для этой платы. Таким образом, R6C хорошо подходит корпоративным заказчикам для разработки мини-систем машинного зрения с несколькими портами Ethernet , а любителям встраиваемых систем - для изучения и внедрения прототипов.
eMMC NanoPi R6C емкостью 32 ГБ оснащен встроенной флэш-памятью емкостью 32 ГБ. Его можно использовать в качестве загрузочного устройства для загрузки операционной системы Friendly-Elec. Запуск системы на этой встроенной флэш-памяти eMMC гораздо более стабилен и элегантен, чем на внешней SD-карте.

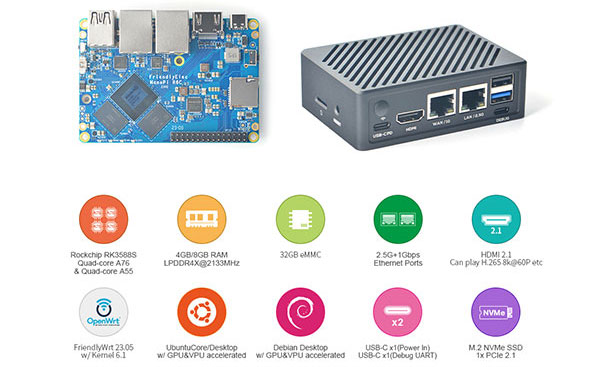

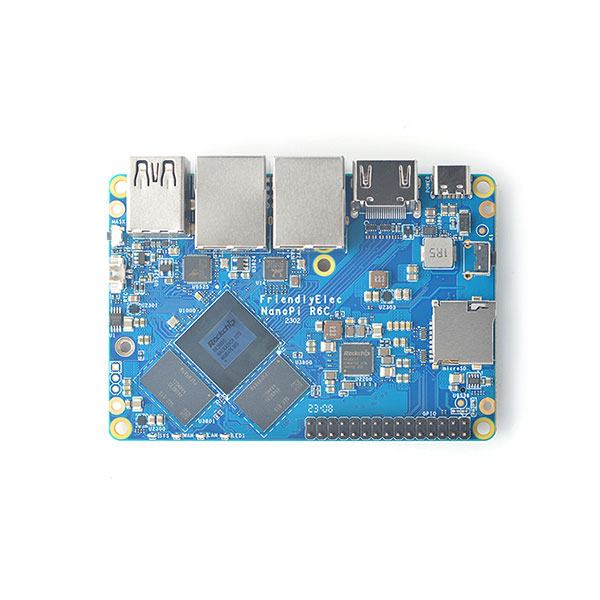

NanoPi R6C
Rockchip RK3588S | 4GB/8GB RAM + OGB/32GB eMMC | 2.5G + 1G Ethernet Port
Особенности:
Поддерживает декодирование видеопотоков разрешением 8K, обеспечивая реалистичное изображение Процессор RK3588S оснащен встроенным графическим процессором MaliG 610 и компонентами аппаратного ускорения 2D/3D. Он поддерживает декодирование видеопотоков H.265/AVS 2/VP9 с разрешением 8 Кбит/с при 60 кадрах в секунду, 8K@30fpsH.264/AV1, 8K@30fpsH.265/H.264 и 1080P при 60 кадрах в секунду VP8/AVS 1/AVS 1+/MPEG-4.

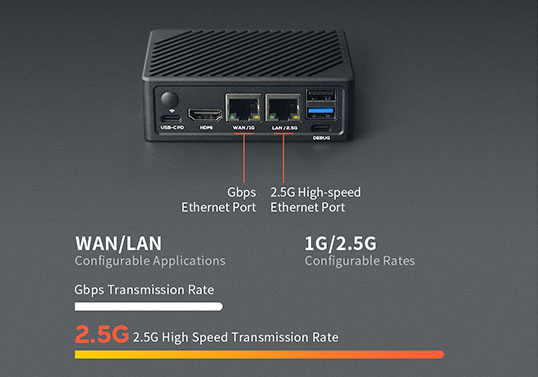

Высокая скорость 2,5G Порты Ethernet Высокоскоростные порты Ethernet 2,5G + Гбит / с, настраиваемые приложения WAN/LAN. Поддерживает скорость передачи данных до 2,5 Гбит / с. Благодаря интегрированному интерфейсу M.2 вы можете легко и удобно создавать собственные высокоскоростные частные облачные приложения и многое другое.

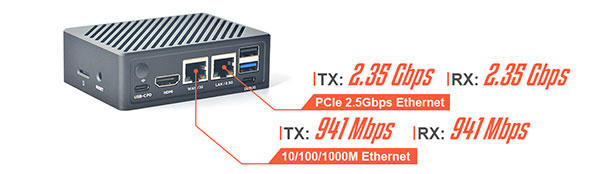

2,5G + 1 Гбит/с Порты Ethernet NanoPi R6C оснащен одним портом Ethernet на 2 Гбит/с и одним портом Ethernet на 2,5 Гбит/с. Порт на 2 Гбит/с напрямую подключается к SoC, а порты на 2,5 Гбит/с преобразуются из PCle. Скорость передачи данных через Ethernet составляет 941 Мбит/с, а скорость передачи данных через RX - 941 Мбит/с. Порты Ethernet, преобразованные в PCle , имеют скорость передачи данных 2,35 Гбит/с и скорость передачи данных через RX - 2,35 Гбит/с.

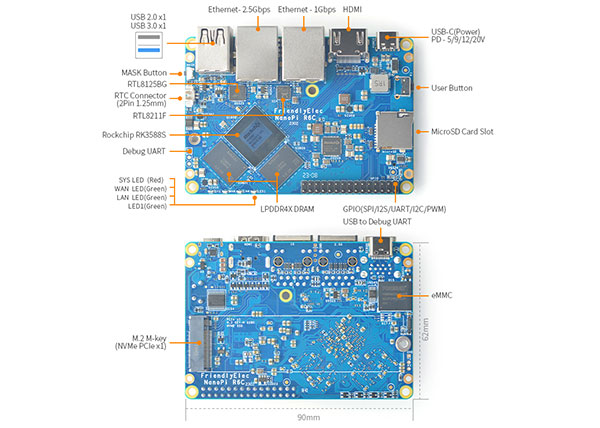

Иетерфейс:

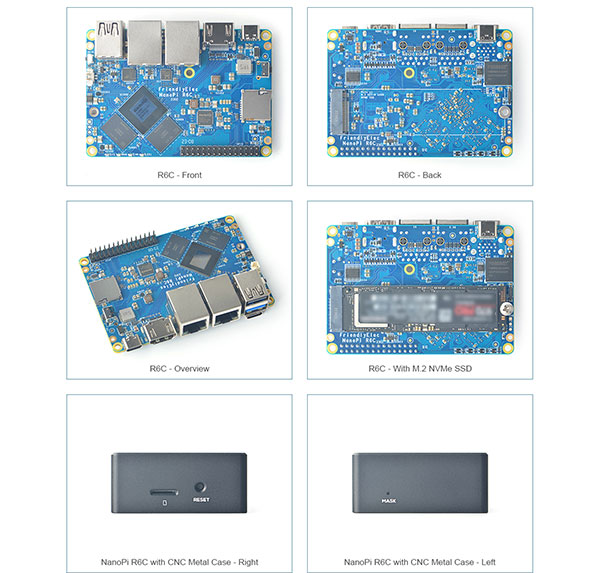

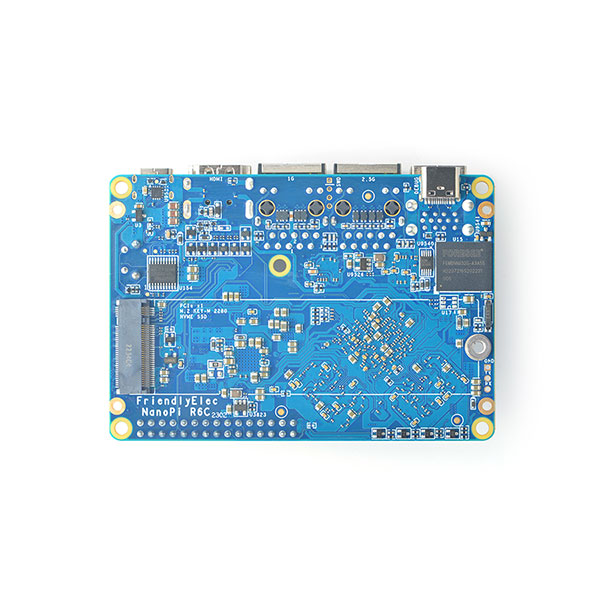

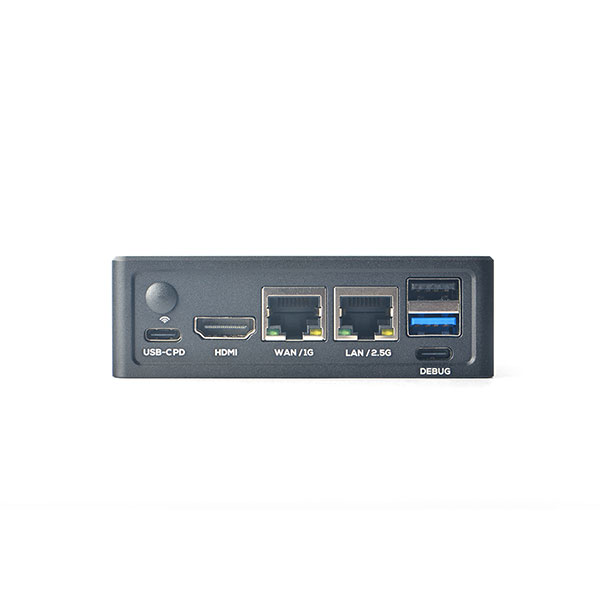

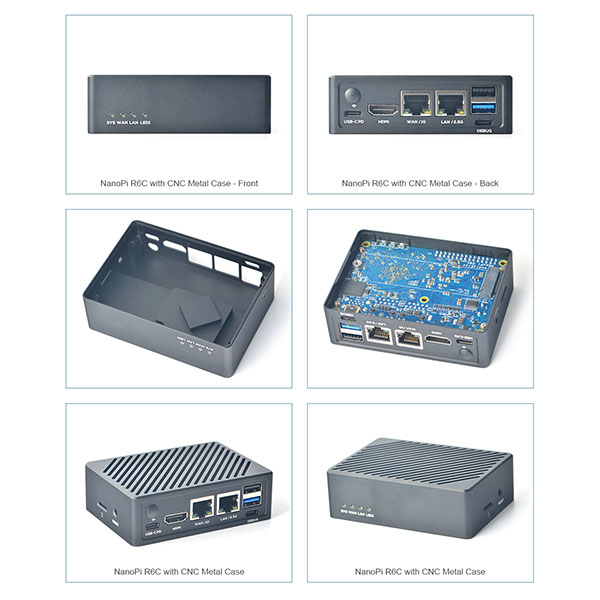

Галерея:
Комплектация:
- 1 x NanoPi R6C Combo (с металлическим корпусом, Weight: 260g)
