Управляемый источник питания SmartPower 2 for Odroid
Технические характеристики
| WiFi MCU модуль: | ESP12E |
|---|---|
| Интерфейс выхода: | USB Host, terminal block(+, -) |
| Выходное напряжение: | DC 4 ~ 5.3V in 100mV step |
| Максимальный выходной ток: | 5A |
| USB порт Выходное напряжение: | DC 4 ~ 5.3V in 100mV step |
| USB порт максимальный выходной ток: | 1A |
| DC-Jack Входное напряжение: | 9~15V |
| Измерение: | Напряжение, потребляемый ток, мощность, потребление в Вт/часах. |
| Дисплей: | 16×2 I2C Character LCD |
| Беспроводная связь: | WiFi 802.11 b/g/n 2.4 GHz |
| Размеры: | 52x46mm |
| Вес: | 18g, 58g(with LCD) |
Описание

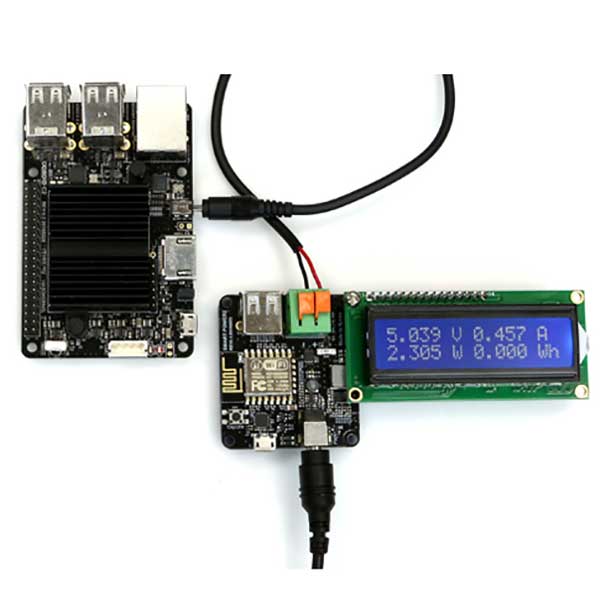

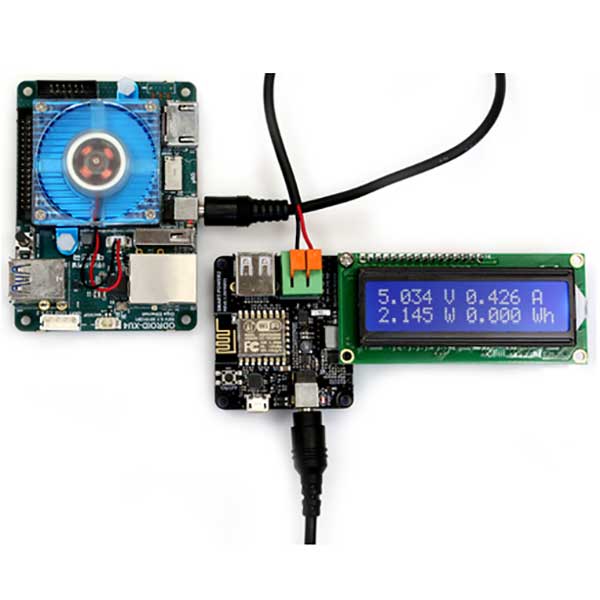

SmartPower 2- это источник питания с возможностью удаленного управления напряжением, а также включением/выключением подключенного устройства по Wi-Fi. Также можно контролировать ток нагрузки и потребление энергии удаленно со смартфона, планшета или ПК.
Полное руководство, схемы, файл разводка и подробная информация доступна здесь

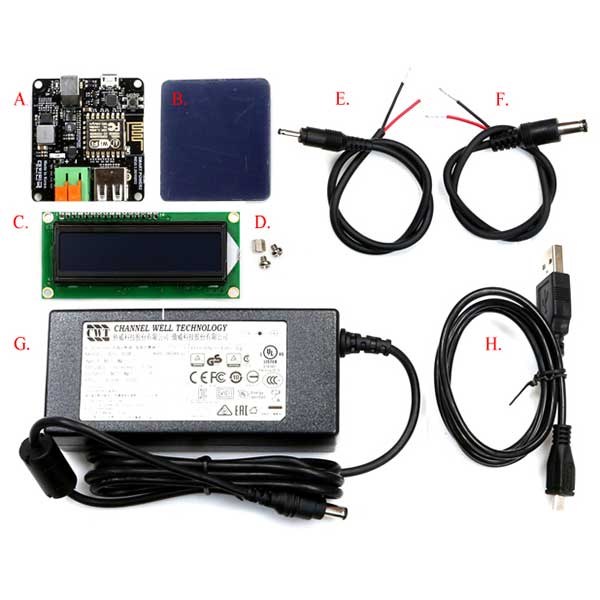

Комплектация:
А. SmartPower 2
B. Акриловый кусок (защита от короткого замыкания против проводящих поверхностей)
C. 16x2 LCD модуль
D. 1x5mm PCB распорка, 2x3mm винт
E. DC кабель с разъемом 2,5 мм
F. DC кабель с разъемом 5.5mm
G. 15V / 4A Блок питания
H. Кабель USB Micro
Убедитесь, что штекер кабеля постоянного тока правильно подключен к минус(черный) и плюс (красный).
Внимание! если вы подключите его другим способом, ваша плата управления будет серьезно повреждена!

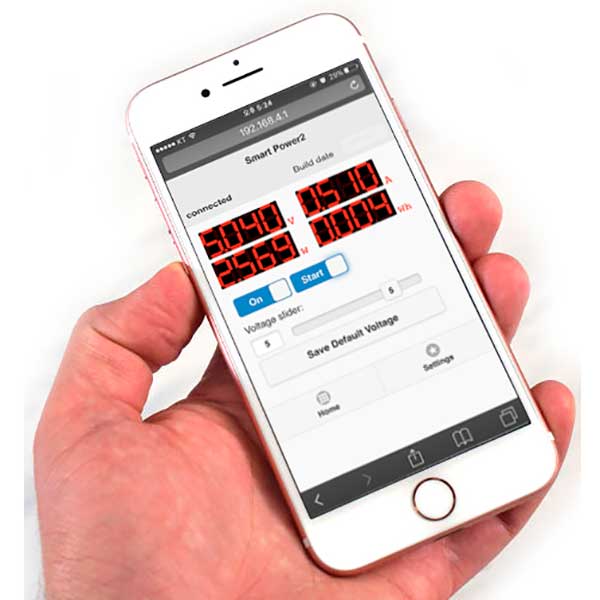

Контроль и отслеживание питания устройства по беспроводной сети
