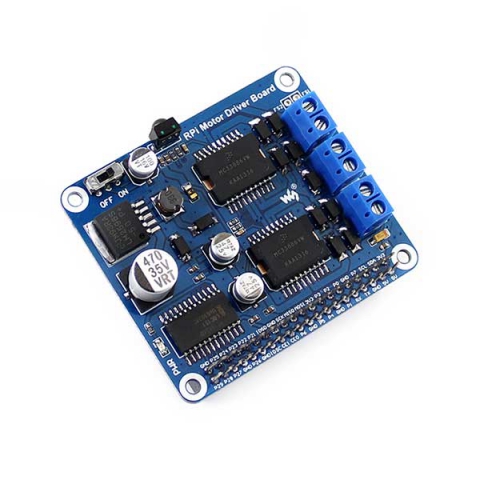

Raspberry Pi Motor Driver Board
Артикул: RASP2137
Цена: 2690 руб.
Есть в наличии
Технические характеристики

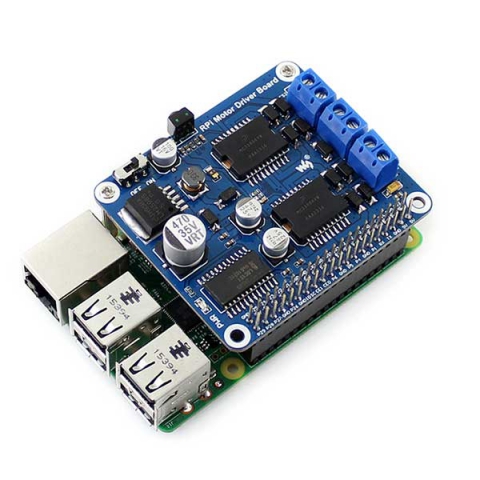

| - | Поддержка Raspberry Pi A + / B + / 2B / 3B |
|---|---|
| - | Freescale H-мост водитель MC33886, управляет двигателями постоянного тока, чтобы повернуть в обоих направлениях |
| - | Встроенный регулятор 5V, обеспечивает питание Raspberry Pi |
| - | Встроенный ИК-приемник, используемый для дистанционного управления роботом |
| - | Мульти схема защиты, отличная стабильность |
| - | 2A самовосстановления предохранитель, держите Pi безопасно |
| - | Драйвер чип оснащен короткого замыкания Выключение для большого выходного тока, пониженного напряжения отключения функции |
| - | Обращенное предохранение от полярности выхода двигателя |
| - | Антиреверса диод для питания |
| Диапазон Потребляемая мощность: | 7V ~ 40V |
| Единственный выход ток двигателя: | до 5А |
| Ток питания для Raspberry Pi: | до 2А |

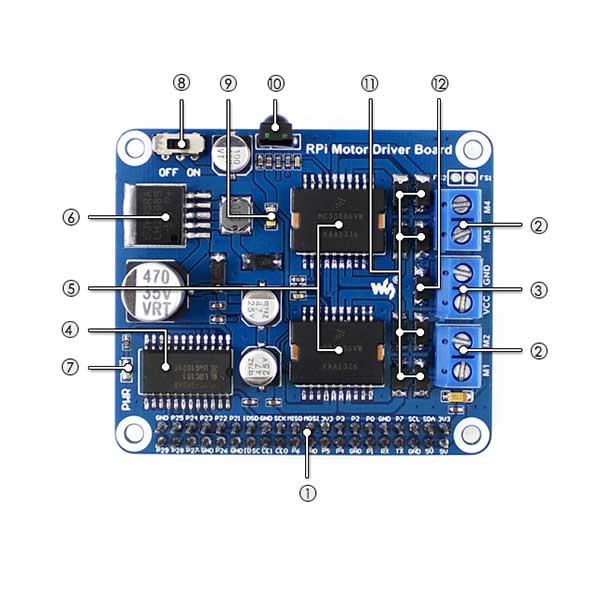

Описание
- Raspberry Pi GPIO interface: for connecting Raspberry Pi
- Motor screw terminal: for connecting motors
- External power input
- 74LVC4245AD: voltage level conversion chip, buffer device
- MC33886: motor driver chip
- LM2596-5.0: 5V regulator
- Power indicator
- Raspberry Pi power selection
- OFF: Raspberry Pi powers the Motor Driver Board
- ON: Motor Driver Board powers the Raspberry Pi
- 2A self-recovery fuse
- IR receiver
- Schottky diodes: protects the motor driver
- Power supply anti-reverse diode
