Плата PCIe c гигабитным Ethernet и USB 3.2 Gen1 для Raspberry Pi 5
Технические характеристики
| Производитель: | Waveshare |
|---|---|
| SKU: | 27541 |
| Part No.: | PCIe TO Gigabit ETH USB3.2 HAT+ |
| Стандарт: | HAT+ |
| Совместимость: | Raspberry Pi 5 |
| USB: | 3xUSB 3.2 Gen1 |
| Ethernet: | 1x Gigabit Ethernet port |
| Внешние размеры: | 85 х 56,5 мм |
| Вес: | 0.091 кг |
Описание
Плата PCIe для подключения к гигабитному ETH и USB 3.2 Gen1 для Raspberry Pi 5. Содержит 3 высокоскоростных USB-порта, гигабитный ETH-порт. Имеет стандарт HAT+.
Особенности:
- Режим PCI-E×1 Gen2.
- Поддерживает только PI5B.
- Оснащен оригинальным высокопроизводительным основным чипом управления VL805.
- Поддерживает управление питанием через интерфейс USB.
- Поддерживает управление питанием через USB.
Разъем PCIe для подключения к Gigabit ETH И USB-концентратору
Подключение PCIe к гигабитному Ethernet и USB 3.2 Gen1

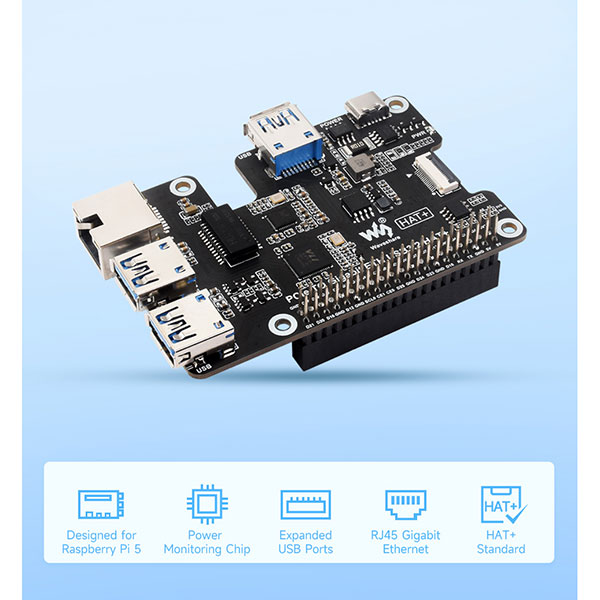

Разработан для Raspberry Pi 5, не требует драйверов, подключи и работай

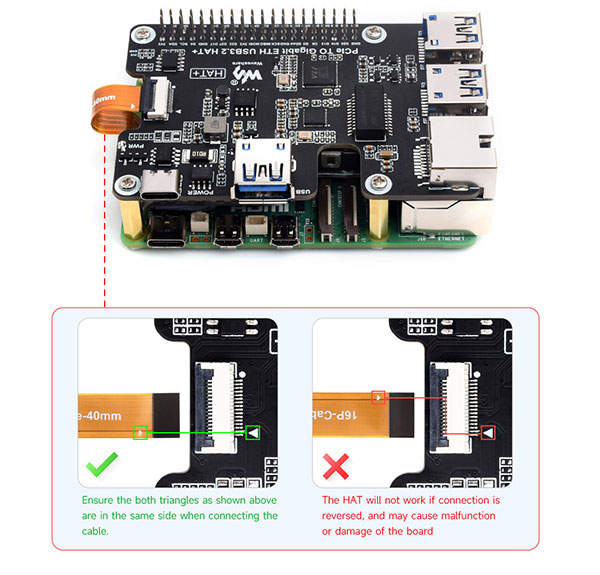

Подключение к PI5 с помощью 16-контактного кабеля
На основе 16-контактного интерфейса PCIe Raspberry Pi 5

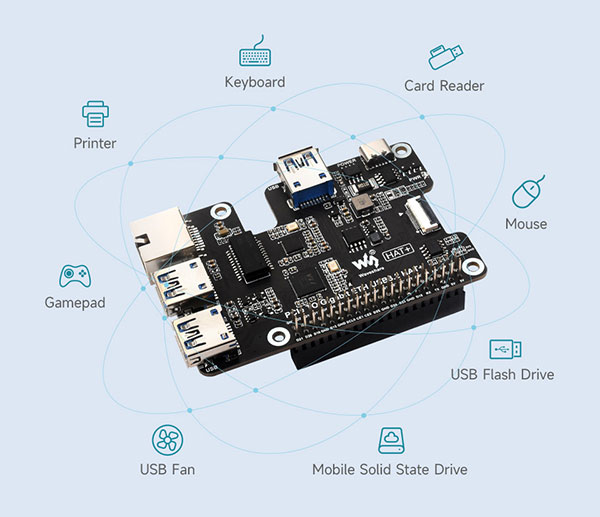

Дополнительные возможности USB для Raspberry Pi 5
Интерфейс PCIe расширен до 3-х высокоскоростных портов USB 3.2 Gen1 для подключения большего количества
периферийных устройств
Расширенный 1-кратный гигабитный Ethernet-порт
Оснащен высокопроизводительным гигабитным ETH-чипом RTL8153B,
продуманный дизайн сетевого порта, аккуратный и красивый

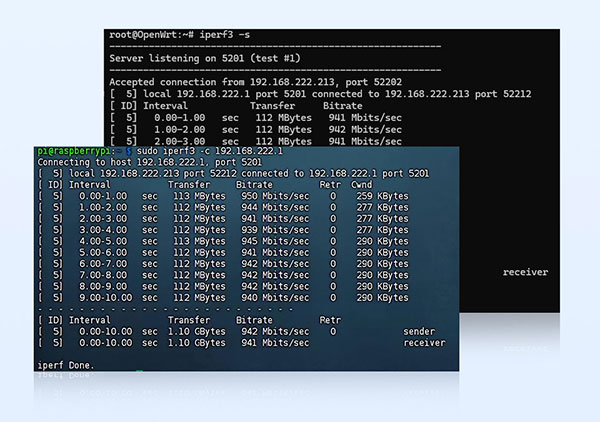

Измерение скорости сети
Поддержка Raspberry Pi OS / Ubuntu / OpenWRT и т.д.
Стабильная и надежная скорость сети

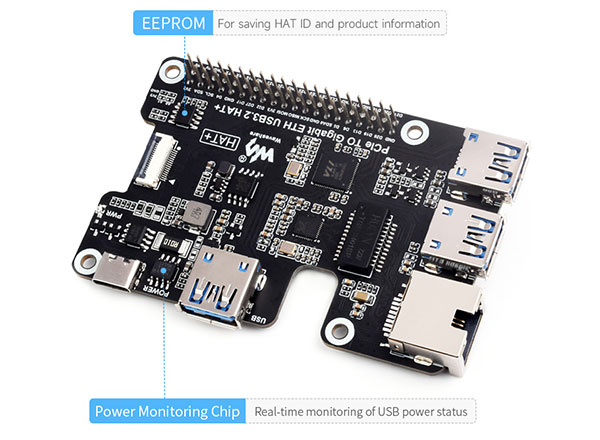

Встроенный чип мониторинга питания и EEPROM
Мониторинг состояния питания в режиме реального времени,
поддержка управления питанием через USB-порт с помощью программного обеспечения

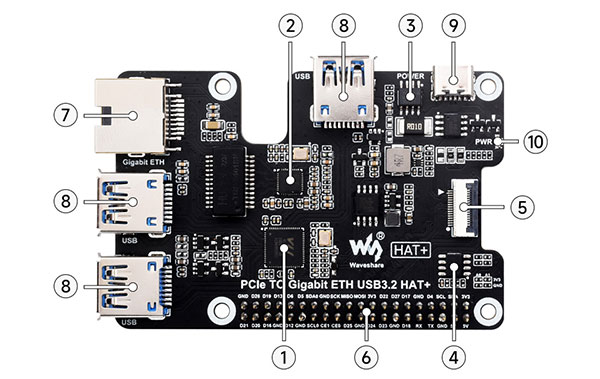

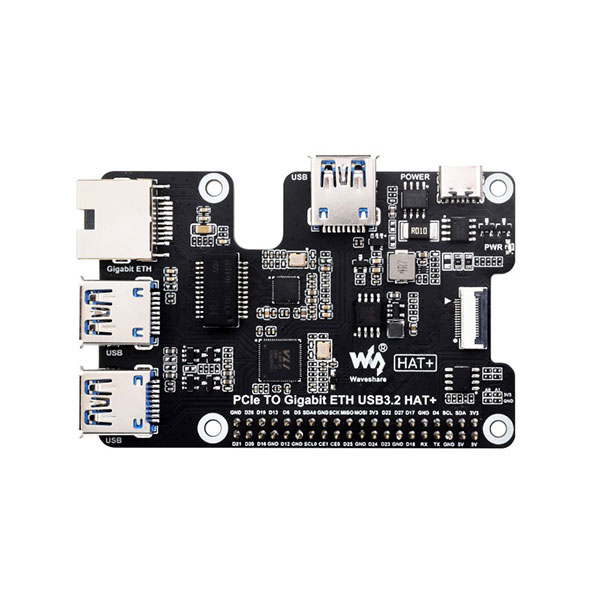

На борту:
- VL805 Микросхема PCIe-USB 3.2 Gen1 HUB
- RTL8153B микросхема USB-Gigabit ETH
- INA219 микросхема контроля энергопотребления
- EEPROM для сохранения идентификатора шляпы и информации о продукте
- 16-контактный PCIe-интерфейс для подключения к PCIe-интерфейсу
- Raspberry Pi 5 разъем Raspberry Pi GPIO для подключения Raspberry Pi 5
- Порт Gigabit Ethernet со скоростью передачи данных до 1000 Мбит/с, совместимый со 100 Мбит/с
- Расширенные порты USB 3.2 Gen1 USB1~USB
- Разъем питания для внешнего источника питания Type-C 5 В постоянного тока
- Светодиодный индикатор PWR индикатор питания

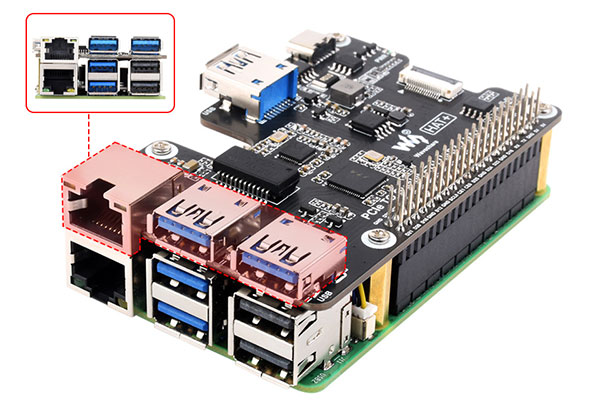

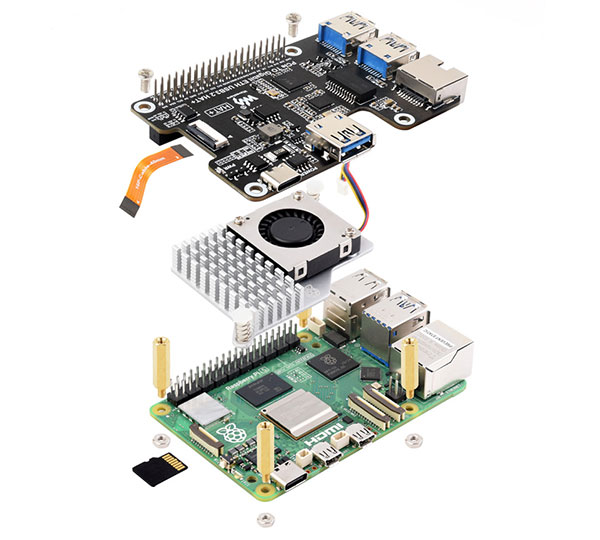

Как установить:

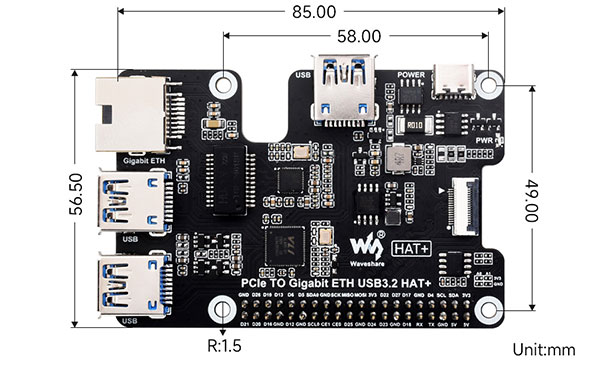

Внешние размеры

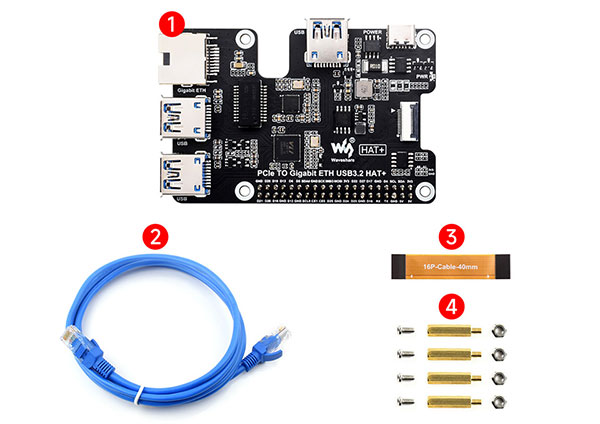

Комплектация:
- PCIe ДЛЯ подключения К гигабитному ETH USB 3.2 HAT+ x1
- Сетевой кабель ~1,5 м x1
- 16P-кабель длиной 40 мм x1
- Дополнительный комплект x1
