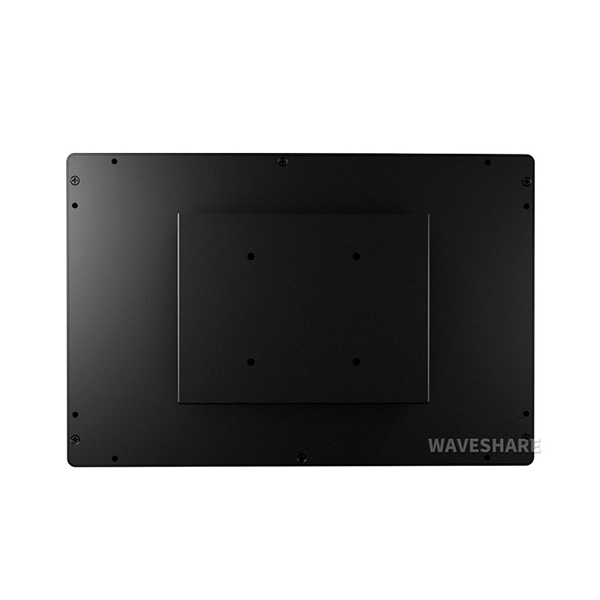

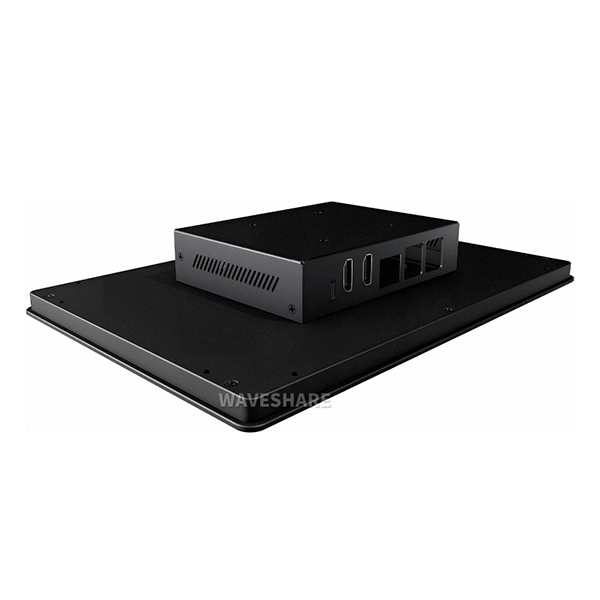

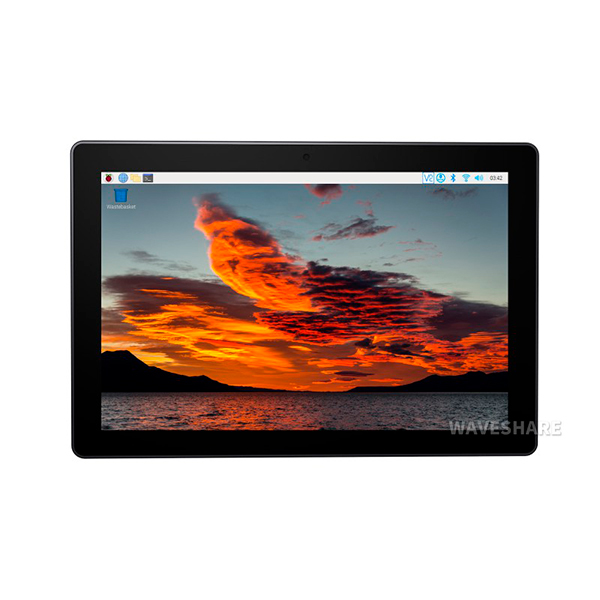

8" промышленный сенсорный IPS дисплей для Raspberry Pi 5 в металлическом корпусе

Описание

Промышленный сенсорный дисплей HMI All-in-one для Raspberry Pi 5 с диагональю 8 дюймов. Поддерживает двойной выход 4K HDMI, 10-точечное касание, оптическое соединение. Корпус из алюминиевого сплава, обеспечивает высокоэффективный отвод тепла.

Ссылка WIKI

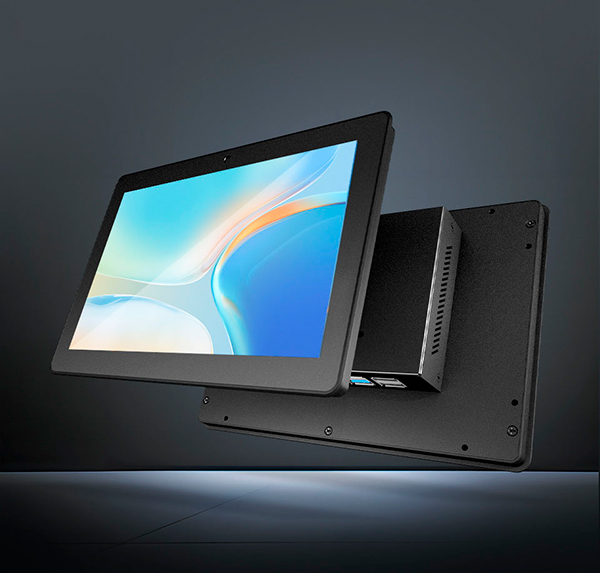

Промышленный сенсорный дисплей HMI All-in-one для Raspberry pi 5

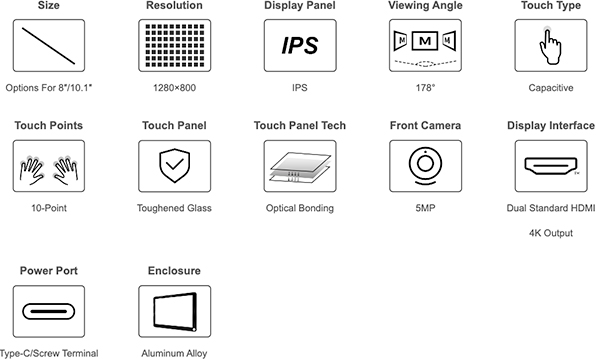

Высокое разрешение | 10-точечное касание | Корпус из алюминиевого сплава

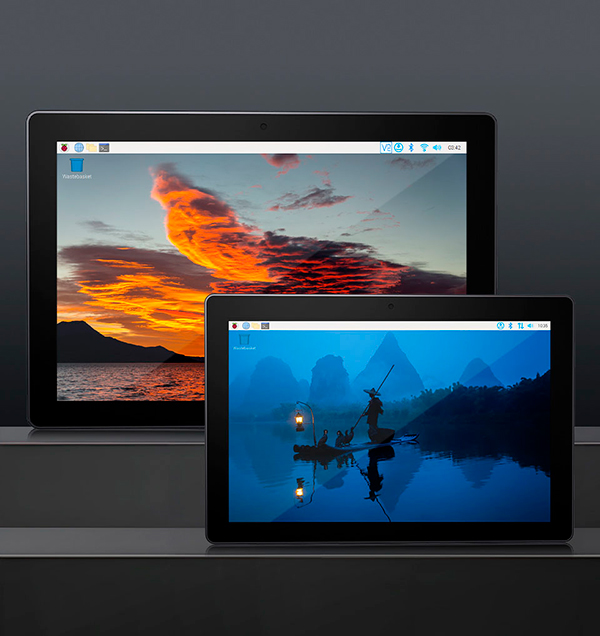

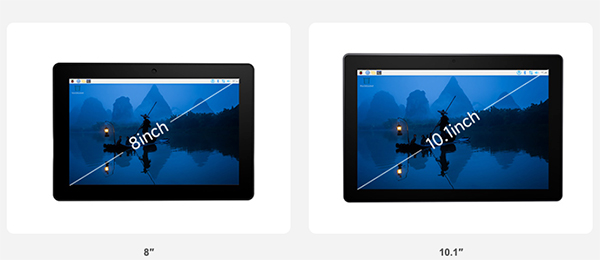

Варианты размеров

Панель из закаленного стекла

Чувствительное сенсорное управление с дисплеем высокого разрешения, прочная конструкция

На базе Raspberry Pi 5 с четырехъядерным 64-разрядным процессором Arm Cortex-A76 Broadcom BCM2712 с тактовой частотой 2,4 ГГц

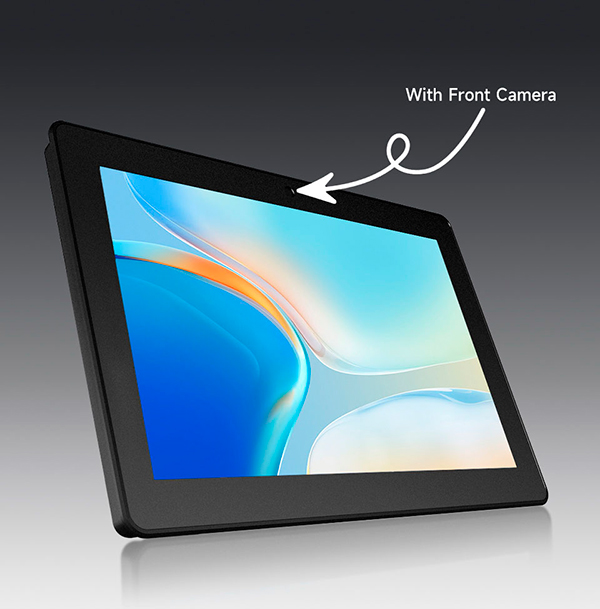

Встроенная фронтальная камера 5Мп

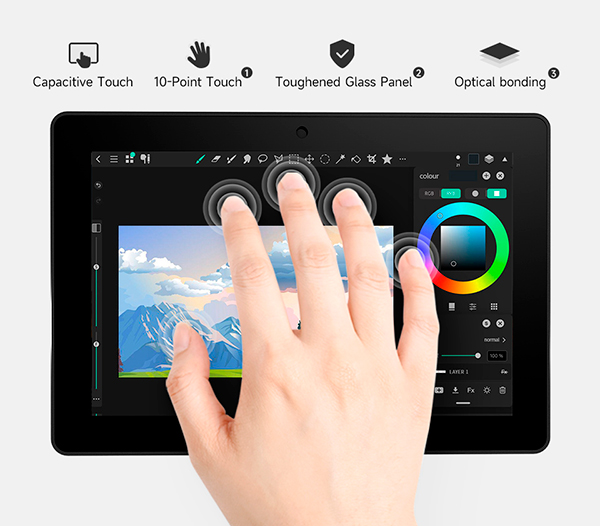

10-точечный емкостный сенсорный экран

• до 10 точек касания, в зависимости от операционной системы,
• до 6 часов твердости панели из закаленного стекла
• Оптическое соединение, хороший дисплей и защита от пыли

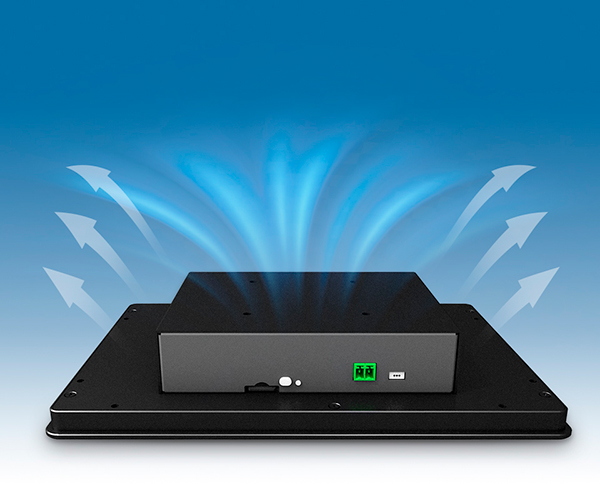

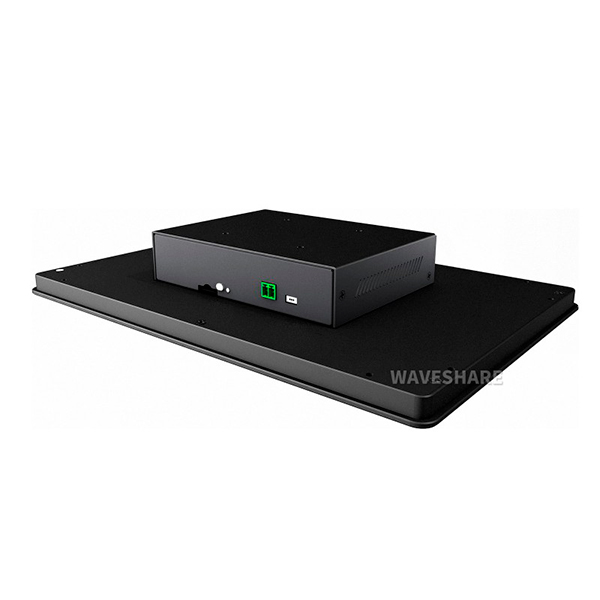

Отличное тепловыделение

Цельнометаллический корпус с эффективным тепловыделением, полностью пассивным охлаждением и отсутствием шума вентилятора.

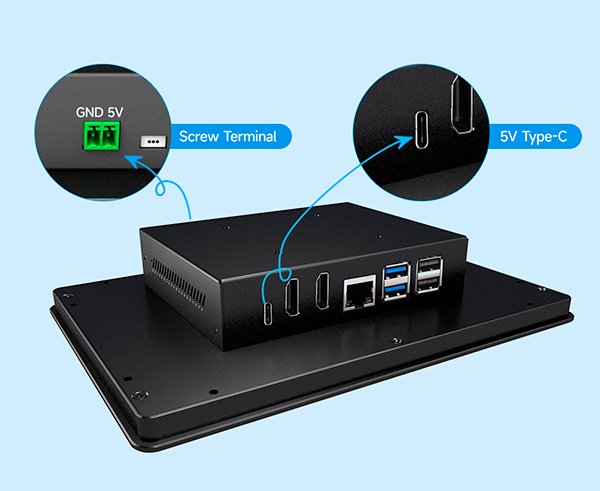

Два способа подачи питания

Поддерживается подача питания через винтовую клемму или порт USB Type-C

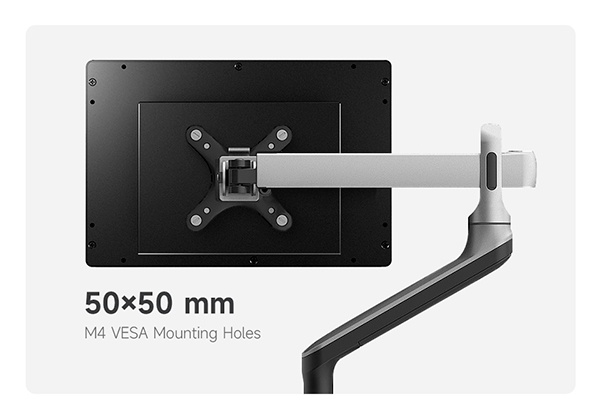

Монтажная опора VESA

Легко адаптируемая к различным кронштейнам монитора, обеспечивает гибкость монтажа

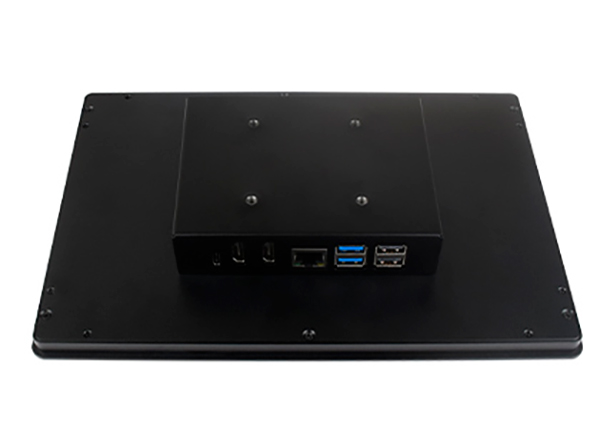

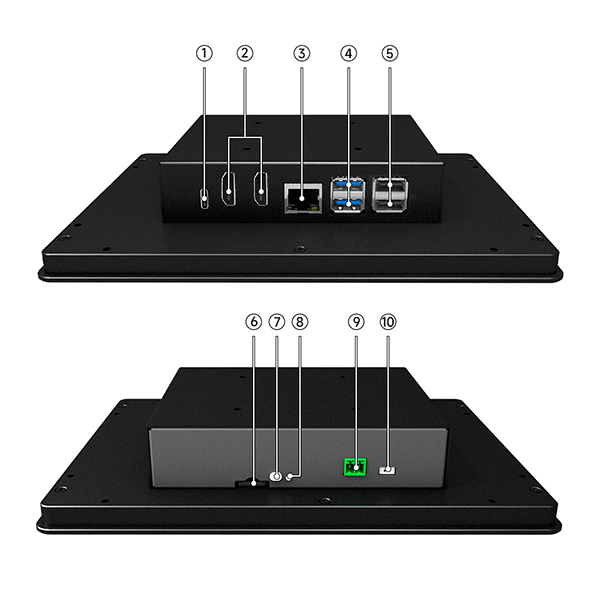

Интерфейс

1. Порт питания 5 В Type-C
2. Стандартный интерфейс HDMI x 2
3. Разъем Gigabit Ethernet
4. Порт USB3.0 x 2
5. Порт USB2.0 x 2
6. Слот для TF-карты памяти
7. Кнопка включения
8. Индикатор питания
9. Винтовая клемма блока питания 5 В (шаг 3,81 мм)
10. Последовательный порт для отладки

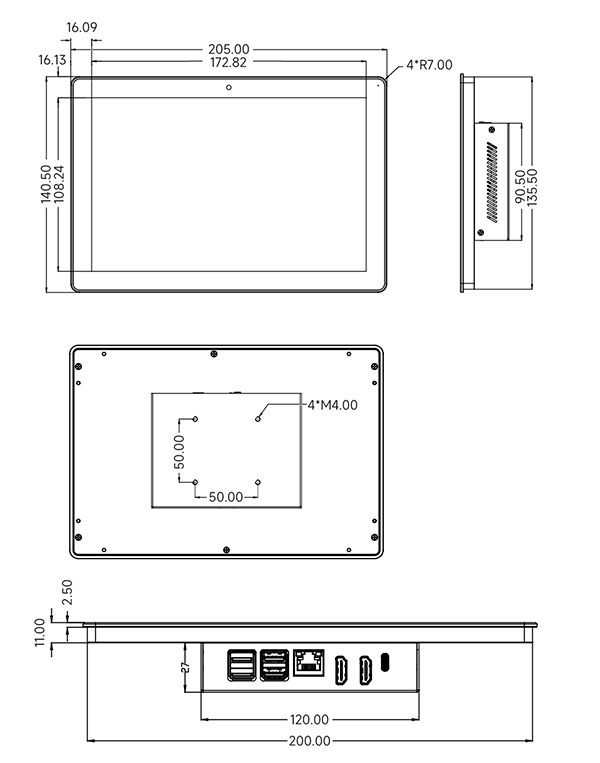

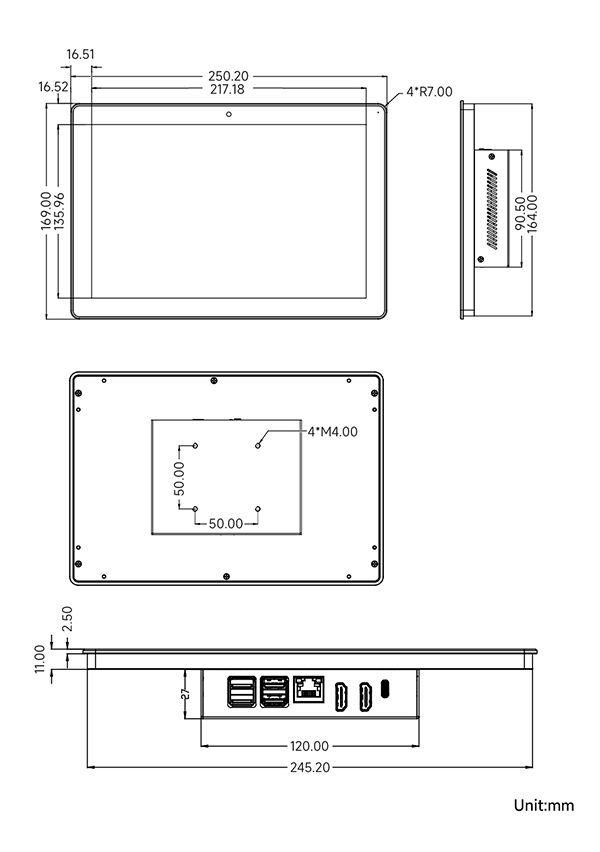

Размеры:

8-дюймовая версия

10-дюймовая версия

Руководство по сборке:

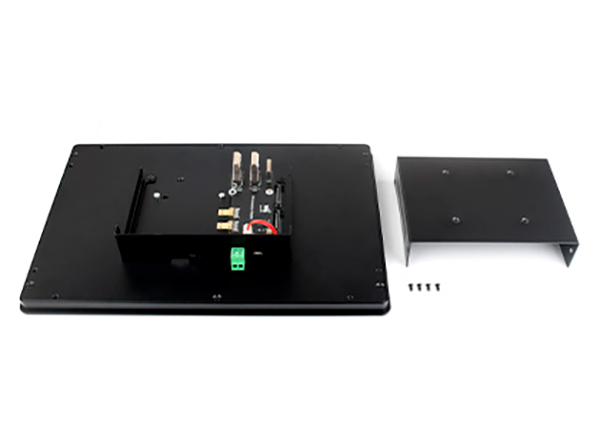

Сначала открутите четыре винта на металлической задней крышке и снимите крышку

Установите термоленты (① и ②) и радиатор (⑤) соответственно на переднюю и заднюю панели Raspberry Pi 5.

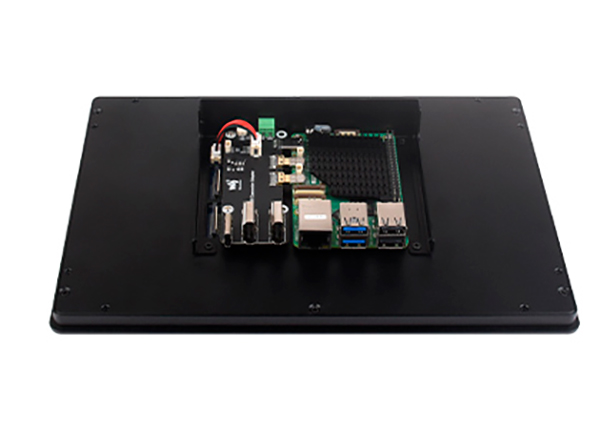

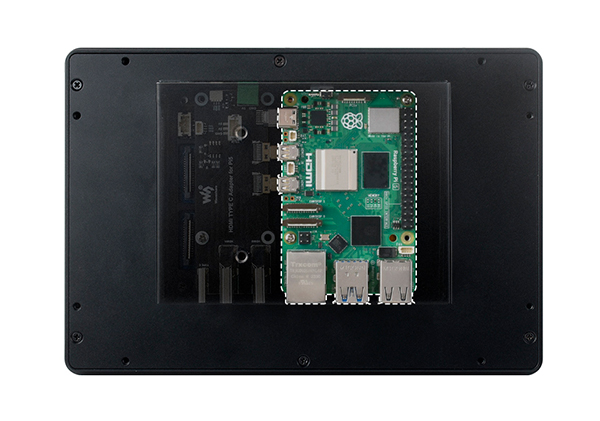

Закрепите силиконовый ключ (④) внутри корпуса. Соедините Raspberry Pi 5 и шляпку и закрепите их серебристыми металлическими винтами M2,5* 4 мм.

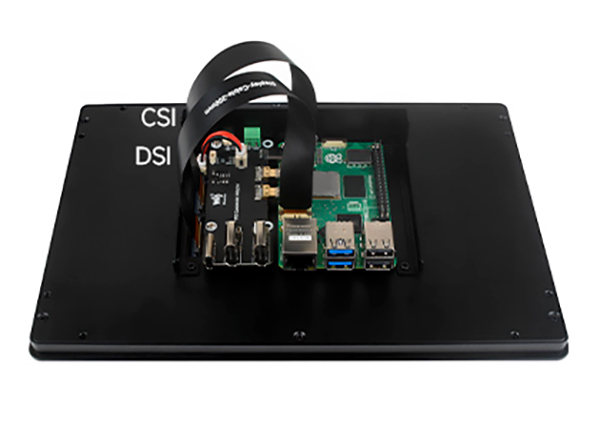

Используйте кабель Pi5-Camera-Cable-200 мм для подключения интерфейса CSI к интерфейсу CAM/DISP 1 Raspberry Pi.

Используйте кабель Pi5-Camera-Cable-200 мм для подключения интерфейса DSI к интерфейсу CAM/DISP 0 Raspberry Pi.

Вставьте соответствующую системную карту емкостью 64 ГБ (③) в слот для карт памяти Raspberry Pi 5,

установите металлическую заднюю крышку на место, и сборка оборудования завершена.

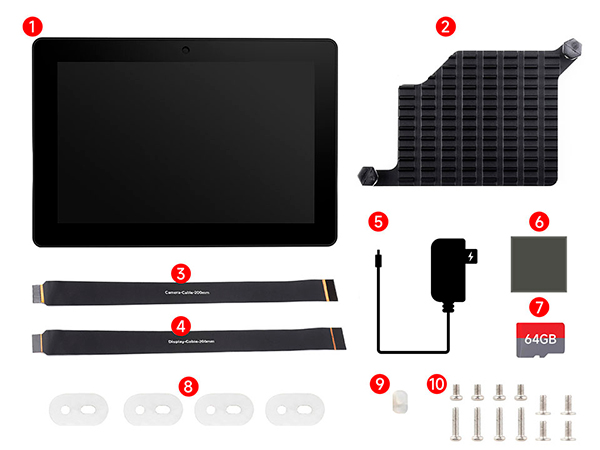

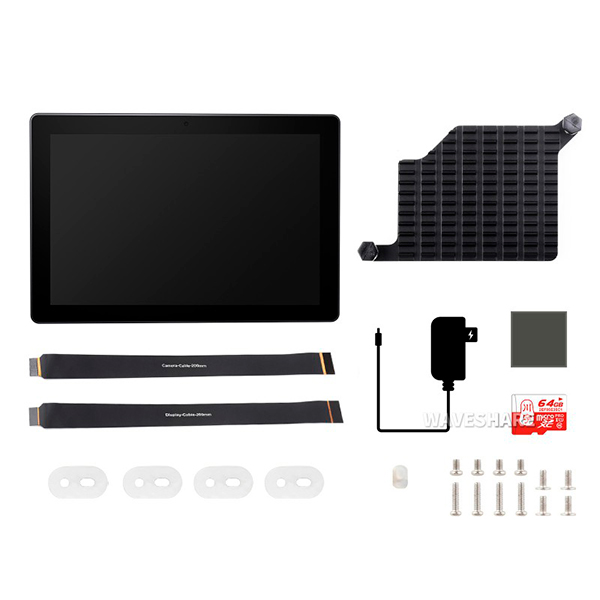

Комплектация PI5-HMI-101C-ACCE:

1. Сенсорный дисплей с диагональю 8 дюймов x1
2. Радиатор из алюминиевого сплава x1
3. Pi5-Кабель для камеры-200 мм x1
4. Pi5-Кабель для дисплея-200 мм x1
5. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ: БЛОК питания-27 Вт-USB-C x1
6. Термопрокладка 16*16 * 1 мм x1
7. TF-карта 64 ГБ x1
8. Крепежная пряжка (4 шт.) x1
9. Силиконовая кнопка x1
10. Набор винтов x1
