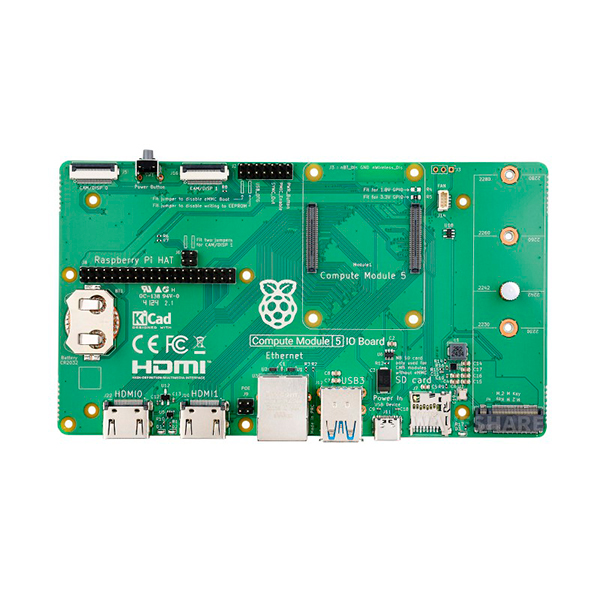

Плата ввода-вывода Raspberry Pi Compute Module 5 IO Board
Технические характеристики
| Бренд: | Raspberry Pi Foundation |
|---|---|
| Код производителя: | SC1751 |
| EAN: | 5056561805047 |
| Номер по каталогу производителя: | 29457 |
| Сокет CM5: | Подходит для всех вариантов вычислительного модуля 5 поколения |
| Сеть: | |
| - | Гигабитный порт Ethernet RJ45 |
| - | Поддерживает функцию PoE, встроенный PoE-header, требуется внешний PoE-модуль (не входит в комплект). |
| Соединители: | |
| - | Raspberry Pi 40PIN GPIO-разъем |
| - | Разъем PCIe M.2 M-Key, совместимый с форм-факторами 2230, 2242, 2260 и 2280 |
| USB: | |
| - | 2х разъема USB3.2 Gen1 |
| - | 1х порт Type-C для обновления вычислительного модуля 5 |
| MIPI: | 2х 4-полосных разъема MIPI DSI/CSI-2 |
| Видео: | 2х порта HDMI с поддержкой 4K |
| RTC: | Гнездо для батареи CR / ML2032 |
| Гнездо для хранения данных: | Варианты разъема для карт памяти microSD для вычислительного модуля 5 Lite (без eMMC) |
| Разъем вентилятора: | 5 В, 4-контактный разъем JST-SH PWM5 В |
| Потребляемая мощность: | 5В @ 5А через порт Type-C, тот же стандарт, что и у Raspberry Pi 5 |
| Размеры: | 160 × 90 мм |
| Вес: | 0,107 кг |
Описание
Плата ввода-вывода Compute Module 5 IO Board является дополнительной платой для Raspberry Pi Compute Module 5. Она предназначена для использования как в качестве системы разработки для Compute Module 5, так и в качестве встроенной платы, интегрированной в конечные продукты.
Плата ввода-вывода разработана таким образом, чтобы вы могли быстро создавать системы, используя готовые компоненты, такие как HATs и модули PCIe. Основные пользовательские разъемы расположены вдоль одной стороны, что упрощает использование корпусов.

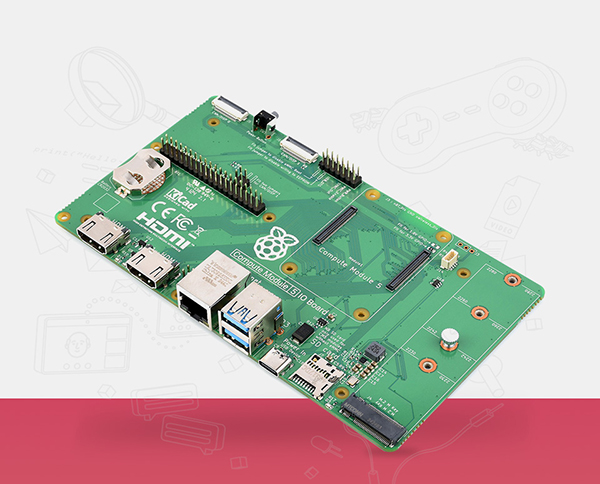

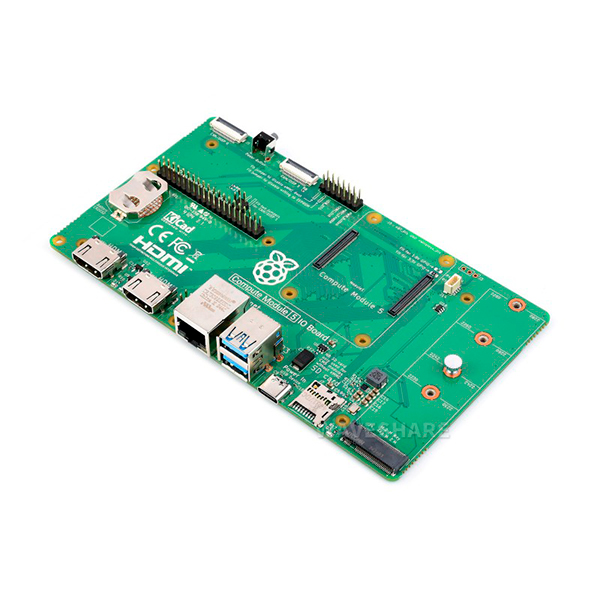

Плата ввода-вывода Raspberry Pi Compute Module 5

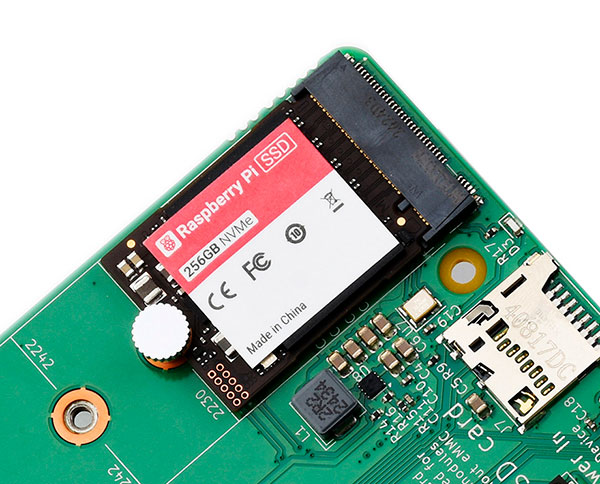

Поддерживает твердотельный накопитель M.2 NVMe
Более высокая скорость чтения/записи по сравнению со слотом Micro SD в Raspberry Pi, что значительно повышает эффективность чтения / записи системы или файлов, поддерживает загрузку Raspberry Pi с твердотельного накопителя NVMe.

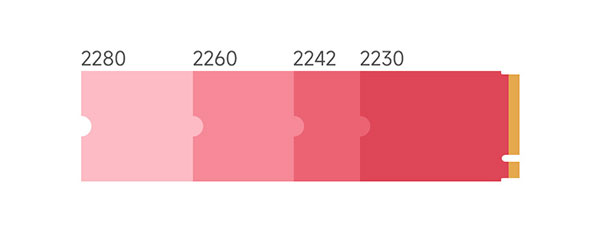

Совместимость с несколькими типоразмерами накопителей M.2
поддерживает 2280 / 2260 / 2242 / 2230 форм-факторы

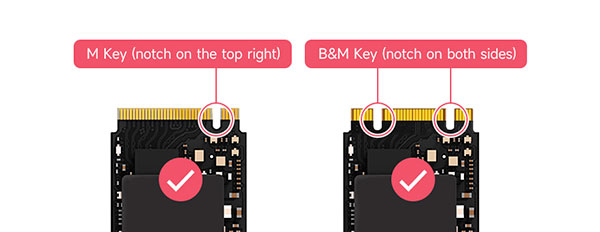

Поддержка разъема для привода NVMe
Примечание: Поддерживаются только твердотельные накопители по протоколу NVMe.

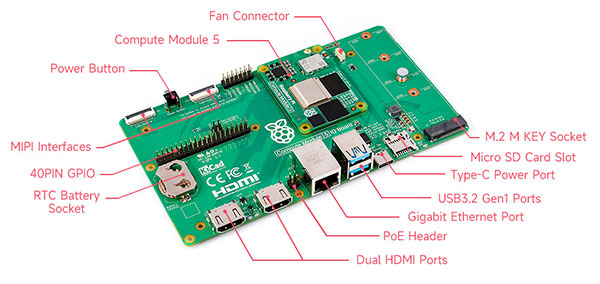

Интерфейс

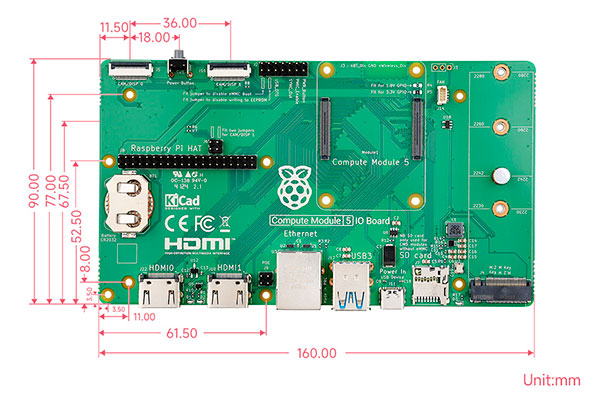

размеры контура
